Кабель UTP, 50 пар, Кат.3, PVC, 305 метров на катушке, TWT-3UTP50

В избранное

Обзор
Характеристики
Отзывы (0)

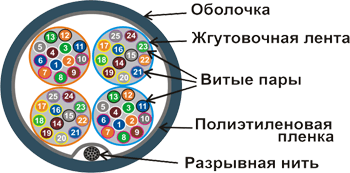

Кабель состоит из 50-ти пар одножильных медных проводников.
Диаметр проводника 24AWG.
Каждый проводник заключен в изоляцию HDPE (полиэтилен высокой плотности).

Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару.
Витые пары собраны вместе, обернуты полиэтиленовой пленкой и заключены в общую оболочку из ПВХ (PVC).

Для облегчения разделки кабеля под оболочкой имеется разрывная нить.

Кабель поставляется на катушках по 305 метров. Под заказ возможна поставка другими строительными длинами.

Физические характеристики кабеля:

Характеристика	Значение
Цвет оболочки	Серый
Материал оболочки	PVC (полихлорвинилхлорид)
Материал изоляции	HDPE (полиэтилен высокой плотности)
Диаметр медной жилы	24 AWG
Тип проводника	Solid (сплошной)
Диаметр кабеля	14.0 мм
Уровень пожаробезопасности	CMR (кабель для вертикальных лотков)
Частотный диапазон	1-16 МГц
Рабочий диапазон температур	до +75^oС
Количество метров в катушке	305 м
Сертификация лабораториями	UL
Соответствует требованиям стандартов TIA/EIA 568-A cat. 3; ISO/IEC 11801;
Поддержка следующих приложений: IEEE 802.3 IEEE 802.5 Horisontal Distribution & Backbone Cabling (16 MHz) Речь 10BASE-T4 Token Ring 4 Мб/с

Цветовая кодировка:
Пара 1 Белый — Синий	Пара 13 Черный — Зеленый
Пара 2 Белый — Оранжевый	Пара 14 Черный — Коричневый
Пара 3 Белый — Зеленый	Пара 15 Черный — Серый
Пара 4 Белый — Коричневый	Пара 16 Желтый — Синий
Пара 5 Белый — Серый	Пара 17 Желтый — Оранжевый
Пара 6 Красный — Синий	Пара 18 Желтый — Зеленый
Пара 7 Красный — Оранжевый	Пара 19 Желтый — Коричневый
Пара 8 Красный — Зеленый	Пара 20 Желтый — Серый
Пара 9 Красный — Коричневый	Пара 21 Фиолетовый — Синий
Пара 10 Красный — Серый	Пара 22 Фиолетовый — Оранжевый
Пара 11 Черный — Синий	Пара 23 Фиолетовый — Зеленый
Пара 12 Черный — Оранжевый	Пара 24 Фиолетовый — Коричневый
	Пара 25 Фиолетовый — Серый

Электрические характеристики кабеля:

Характеристика	Значение
Волновое сопротивление	100 +/- 15 Ом
Максимальная взаимная ёмкость	17.1 нФ/1000Фт
Максимальное сопротивление постоянному току	28.6 Ом/1000Фт
Несимметрия сопротивлений постоянному току проводников пары	5%
Ёмкость дисбаланса пары на землю	330 пФ/100м
Временной перекос задержки	30.5 нС/100м
Номинальная скорость распространения сигнала	66%

Бренд

TWT
