Предназначен для прокладки в грунт, в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам, между зданиями и сооружениями.

Конструкция кабеля:

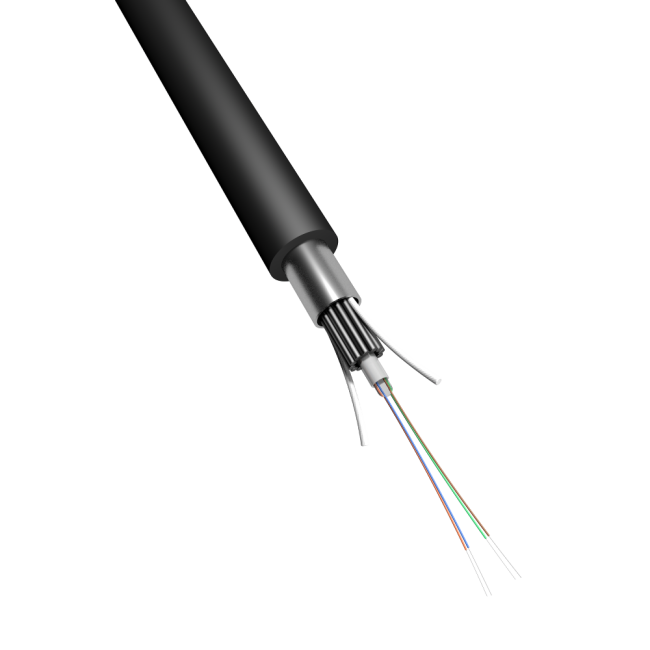

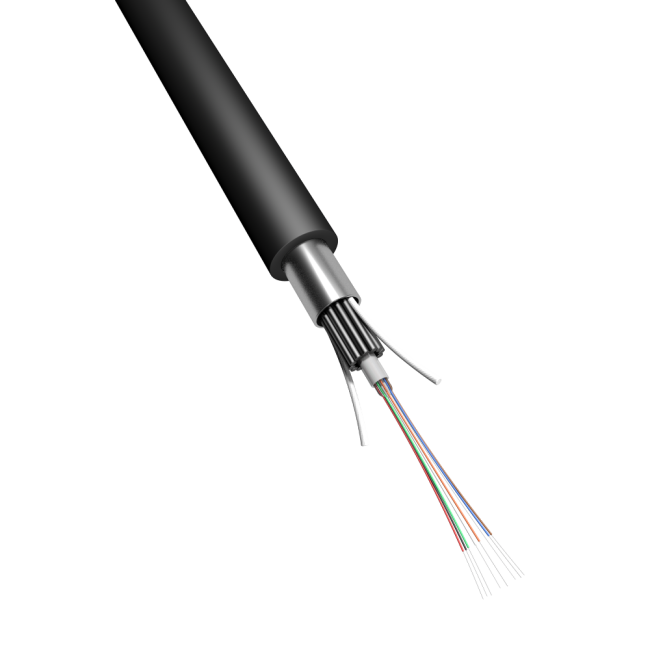

Кабель содержит центральный оптический модуль со свободно уложенными волокнами. Свободное пространство в оптическом модуле заполнено гидрофобным гелем. На центральный оптический модуль спирально накладывается броня из стальных проволок. Свободное пространство между проволоками заполнено диффузионным наполнителем. На броню накладывается алюминиевая лента и оболочка из полиэтилена средней плотности.

Максимально возможное количество оптических волокон в кабеле – 24.

Цветовая идентификация оптических волокон

№	1	2	3	4	5	6
Цвет	Синий	Оранжевый	Зеленый	Коричневый	Серый	Белый
№	7	8	9	10	11	12
Цвет	Красный	Черный	Желтый	Фиолетовый	Розовый	Аква
№	13	14	15	16	17	18
Цвет	Синий+точка	Оранж.+точка	Зеленый+точка	Коричн.+точка	Серый+точка	Белый+точка
№	19	20	21	22	23	24
Цвет	Красн.+точка	Натуральный	Желтый+точка	Фиолет.+точка	Розов.+точка	Аква+точка

Массогабаритные характеристики

Кол-во волокон		4	8	12	24
Диаметр кабеля (±0.2）мм		8.8	8.8	8.8	9.5
Вес кабеля（±10） кг/км		140	140	140	160
Центральный модуль	Материал	Полибутилентерефталат / PBT
	Диаметр （±0.06）мм	2.4	2.4	2.4	2.8
	Толщина（±0.03）мм	0.35	0.35	0.35	0.40
	Макс. кол-во волокон на модуль	4	8	12	24
Броня	Материал	Стальная проволока
Броня	Диаметр （±0.05）мм	0.9	0.9	0.9	1.0
Водоблокирующий слой (Материал)		Диффузионный наполнитель
Влагозащита	Материал	Алюминиевая лента
Влагозащита	Толщина（±0.05）мм	0.25
Наружная оболочка	Материал	Полиэтилен средней плотности
Наружная оболочка	Толщина（±0.2）мм	1.8

Параметры эксплуатации

Минимальный радиус изгиба	Без растяжения	10 диаметров кабеля
Минимальный радиус изгиба	С макс. растяжением	20 диаметров кабеля
Температурный диапазон（℃）	Монтаж	-20~+60
	Транспортировка и хранение	-40~+70
	Эксплуатация	-40~+70
Срок службы	25 лет

Технические параметры кабеля

№	Параметр		Значение
1	Допустимое растягивающее усилие	Кратковременное воздействие	1500 Н
		Длительное воздействие	600 Н
2	Допустимое раздавливающее усилие	Кратковременное воздействие	1000 (Н/100мм)
		Длительное воздействие	300 (Н/100мм)

Применяемые оптические волокна:

Обозначение	Описание
SU	Одномодовое с расширенной полосой рабочих длин волн, с пониженным уровнем затухания и низкими потерями при изгибе (рекомендация ITU G.652D+G.657.A1)
S2	Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D)
S5	Одномодовое с положительной ненулевой смещенной дисперсией ОВ (рекомендация ITU-T G.655)
S7	Одномодовое с низкими потерями затухания на изгибе (рекомендация ITU-T G.657)
M1	Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10 тип A1b)
M2	Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.1)
M3	Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.2)
M4	Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.3)
