ВО кабель наружный, бронированный, тип GYXTW, PE, 4 волокна, SM G.652, Lanmaster LAN-OFC-GYXTW4S2

В избранное

Обзор
Характеристики
Отзывы (0)

Назначение:

Предназначен для прокладки в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам.

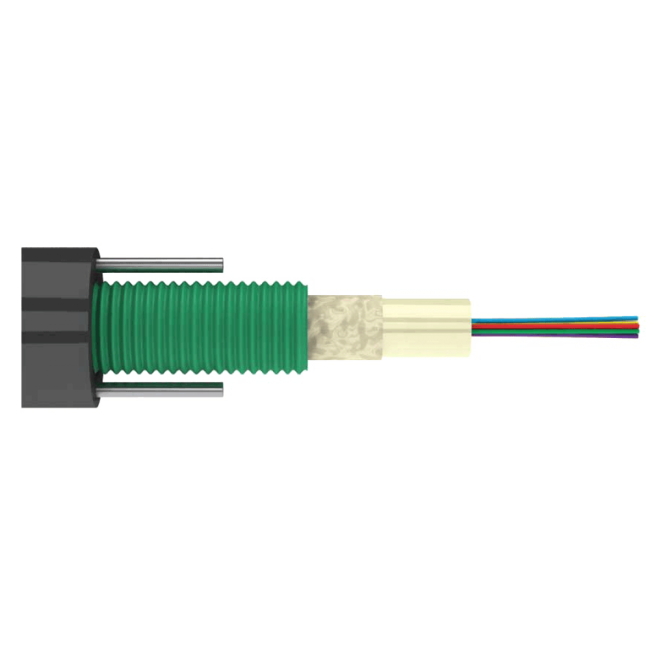

Конструкция кабеля:

Кабель подразделяется на 2 типа ( №1- LAN-OFC-GYXTWxxyy1; № 2 - LAN-OFC-GYXTWxxyy2 )

Кабель содержит оптический модуль со свободно уложенными волокнами. Свободное пространство в оптическом модуле заполнено гидрофобным гелем. Поверх модуля возможно наложение водоблокирующей ленты (для LAN-OFC-GYXTWxxyy1) , а также накладывается броня из гофрированной стальной ленты и оболочка из полиэтилена. Свободное пространство под гофрированной лентой заполнено гидрофобным гелем. В оболочке кабеля диаметрально противоположно расположены две стальные проволоки, которые выполняют функции силовых элементов.

Максимально возможное количество оптических волокон в кабеле - 24.

Цветовая идентификация оптических волокон

№	Волокна 1-12	№	Волокна 13-24
1	Синий	13	Синий + 1 кольцо
2	Оранжевый	14	Оранжевый + 1 кольцо
3	Зеленый	15	Зеленый + 1 кольцо
4	Коричневый	16	Коричневый + 1 кольцо
5	Серый	17	Серый + 1 кольцо
6	Белый	18	Белый + 1 кольцо
7	Красный	19	Красный + 1 кольцо
8	Черный	20	Черный + 1 кольцо
9	Желтый	21	Желтый + 1 кольцо
10	Фиолетовый	22	Фиолетовый + 1 кольцо
11	Розовый	23	Розовый + 1 кольцо
12	Бирюзовый	24	Бирюзовый + 1 кольцо

Массогабаритные характеристики

Тип кабеля:	LAN-OFC-GYXTWxxyy1			LAN-OFC-GYXTWxxyy2
Кол-во ОВ в кабеле:	2~8	10~12	14~24	до 12	до 16	до 24
Диаметр кабеля, (±0.2）мм	7.9	8.1	8.5	7,3	7,5	7,8
Вес кабеля, （±5） кг/км	60	63	68	70,5	72,6	75,7

Параметры эксплуатации

Тип кабеля:	LAN-OFC-GYXTWxxyy1	LAN-OFC-GYXTWxxyy2
Рабочая температура	-40°С...+70°С	-60°С…+70°С
Температура монтажа	-20°С...+60°С	-30°С…+50°С
Температура транспортировки и хранения	-40°С...+70°С	-60°С…+70°С
Минимальный радиус изгиба	10 диаметров кабеля (без растяжения), 20 диаметров кабеля (с макс. растяжением)	не менее 15 диаметров кабеля
Срок службы	25 лет	25 лет

Технические параметры кабеля LAN-OFC-GYXTWxxyy2:

Оптический кабель стоек к указанным ниже воздействиям

Вид воздействия	Нормируемое значение	Критерии оценки
Растягивающее усилие (ГОСТ Р МЭК 794-1-93 метод Е1)	2,7 кН	- Δα* ≤ 0,05 дБ - отсутствие повреждений
Раздавливающее усилие (ГОСТ Р МЭК 794-1-9З метод Е3)	0,5 кН/см
Динамические изгибы (ГОСТ Р МЭК 794-1-93 метод Е6)	20 циклов на угол ±90°
Осевые закручивания (ГОСТ Р МЭК 794-1-93 метод Е7)	- 10 циклов
Осевые закручивания (ГОСТ Р МЭК 794-1-93 метод Е7)	- на угол ± 360° на длине 4 м
Удар (ГОСТ Р МЭК 794-1-93 метод Е4)	Энергия удара 10 Дж
Водонепроницаемость (IEC 60794-1-2 п.25 метод F5B)	длина образца: 3м Время: 24 часа	Отсутствие воды на конце отрезка
Климатические воздействия Стойкость к повышенной и пониженной температуре (ГОСТ Р МЭК 794-1-93 метод F1)	- диапазон температур от минус 60 °С до 70 °С	Δα ≤ 0,05 дБ/км
	- 2 цикла
	- время цикла ≥ 16 часов
Климатические воздействия - атмосферные осадки (ГОСТ 20.57.406, метод 218-1)	- 2 часа	Отсутствуют трещины и иные повреждения
- соляной туман (ГОСТ 20.57.406, метод 215-1)	- 2 суток
- роса, иней (ГОСТ 20.57.406, метод 206-1)	- 2 часа
- солнечное излучение (ГОСТ 20.57.406, метод 211-1)	- 5 суток
Каплепадение гидрофобного компаунда ( IEC 60794-1-2 метод E14)	при 70 °С	Отсутствие каплепадения
Испытание напряжением (ГОСТ 2990-78)	Переменное напряжение 10кВ частотой 50Гц	Отсутствие пробоя
Электрическое сопротивление цепи "броня-земля (вода)" (ГОСТ 3345-76)	2000 Мом*км	Больше нормируемого
Импульсный ток растекания (К.25 МСЭ-Т)	- время 60 мкс - 105 кА	- Δα* ≤ 0,05 дБ - отсутствие повреждений

* - прирост затухания оптического волокна в кабеле на нормированных длинах волн.

Технические параметры кабеля LAN-OFC-GYXTWxxyy1:

№	Параметр		Значение
1	Допустимое растягивающее усилие	Кратковременное воздействие	1500 Н
		Длительное воздействие	600 Н
2	Допустимое раздавливающее усилие	Кратковременное воздействие	1000 (Н/100мм)
		Длительное воздействие	300 (Н/100мм)

Применяемые оптические волокна

SU	Одномодовое с расширенной полосой рабочих длин волн, с пониженным уровнем затухания и низкими потерями при изгибе (рекомендация ITU G.652D+G.657.A1)
S2	Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D)
S5	Одномодовое с положительной ненулевой смещенной дисперсией ОВ (рекомендация ITU-T G.655)
S7	Одномодовое с низкими потерями затухания на изгибе (рекомендация ITU-T G.657)
M1	Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10 тип A1b)
M2	Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.1)
M3	Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.2)
M4	Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.3)

Номер по каталогу	Описание
LAN-OFC-GYXTWxxyyk	ВО кабель, бронированный стал. лентой, GYXTW, PE, внешний, xx х OS2 Ultra/OS2/OM1/OM2/OM3/OM4

xx – кол-во волокон

yy – тип волокна (SU,S2, S5, S7, M1, M2, M3, M4)

k - код значения растягивающего усилия:

k = 1 - 0,6 кН

k = 2 - 2,7 кН

Бренд

Lanmaster
