ВО кабель внутренний, ZIP cord, LSZH, 2 волокна, SM OS2, желтый, Lanmaster LAN-OFC-ZI2-S2-LS

В избранное

Обзор
Характеристики
Отзывы (0)

Назначение:

Дуплексный оптический кабель для прокладки внутри помещения до рабочего места и изготовления соединительных шнуров (патч-кордов).

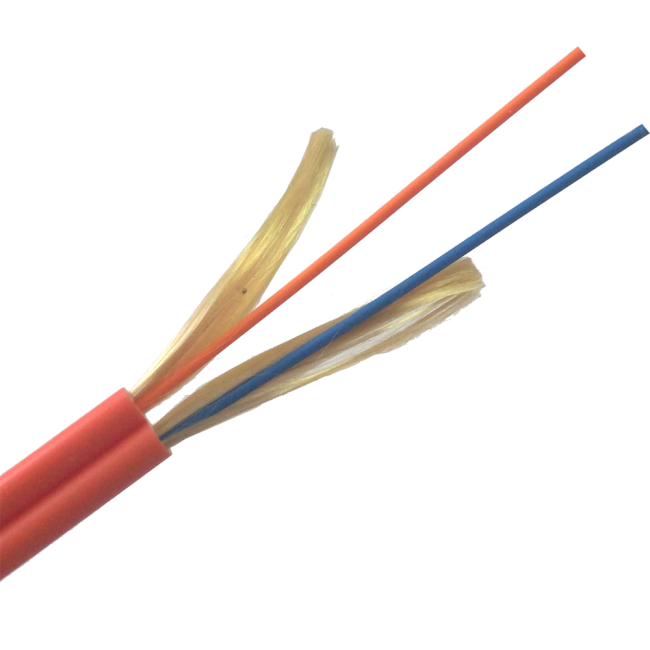

Конструкция:

Кабель состоит из двух оптических волокон в плотном буфере 900 мкм, в окружении арамидных нитей, каждое волокно находится внутри отдельной оболочки.

Массогабаритные характеристики

Кол-во волокон	2
Габариты кабеля (±0.2）мм	2.85*5.8
Вес кабеля（±2） кг/км	15,6

Параметры эксплуатации

Минимальный радиус изгиба	Без растяжения	10 диаметров кабеля
Минимальный радиус изгиба	С макс. растяжением	20 диаметров кабеля
Температурный диапазон（℃）	Монтаж	-20~+70
	Транспортировка и хранение	-40~+70
	Эксплуатация	-40~+70

Технические параметры кабеля

№	Параметр	Значение
1	Допустимое растягивающее усилие (кратковременное воздействие)	100 Н
2	Допустимое раздавливающее усилие (кратковременное воздействие)	500 (Н/100мм)

Коэффициенты затухания:

Длина волны	Ед.изм.	Одномод G652D	Многомод (50/125)
850nm	dB/km		3.0
1300nm	dB/km		1.0
1550nm	dB/km	0.3
1310nm	dB/km	0.4

Применяемые оптические волокна:

Обозначение	Описание
SU	Одномодовое с расширенной полосой рабочих длин волн, с пониженным уровнем затухания и низкими потерями при изгибе (рекомендация ITU G.652D+G.657.A1)
S2	Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D)
S5	Одномодовое с положительной ненулевой смещенной дисперсией ОВ (рекомендация ITU-T G.655)
S7	Одномодовое с низкими потерями затухания на изгибе (рекомендация ITU-T G.657)
M1	Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10 тип A1b)
M2	Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.1)
M3	Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.2)
M4	Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.3)

Цвет внешней оболочки кабеля:

Обозначение типа волокна	Цвет
Одномод (SU,S2,S5,S7)	Желтый
M2	Оранжевый
M3	Аква
M4	Пурпурный

Номер по каталогу	Описание
LAN-OFC-ZI2-yy-zz	ВО кабель, внутренний, ZIP cord, LSZH, 2 волокна,SM G657/ OS2 Ultra/OS2/OM1/OM2/OM3/OM4, цвет

yy – тип волокна (SU,S2, S5, S7, M1, M2, M3, M4)

zz - тип внешней оболочки - LS ( LSZH)

Бренд

Lanmaster
